        海灣JB-KR-GSTN004 型可燃氣體報警控制器接線安裝技術



   作者:海灣消防 文章來源：http://www.m.rojie.cn/
      [大 中 小]




        特點
        海灣JB-KR-GSTN004可燃氣體報警控制器用于配接海灣編碼型可燃氣體探測器、編碼型聲光警報 器和編碼型模塊等，構成可燃氣體監測報警及控制系統，實現可燃氣體濃度顯示、可燃氣體濃度超 限報警和報警控制等功能。 JB-KR-GSTN004 為非防爆型室內使用產品，應安裝在安全區。可應用于制藥、石油化工、油 氣儲運（氣站、油庫以及易燃易爆氣體的管道輸送）等行業的廠房、車間、庫房以及實驗室等多種場所監測可燃性氣體的濃度，避免各種災害性事故的發生。 JB-KR-GSTN004 滿足 GB 16808-2008《可燃氣體報警控制器》標準要求。

        主要技術指標

        （1） 交流電源：交流 AC220V 50/60Hz，允許電壓變化范圍 AC176V～AC264V；

        （2） 備用電源：2 節 DC12V/10Ah 密封鉛電池串聯；

        （3） 功耗：監視狀態功耗≤20W；最大功耗≤150W；

        （4） 輔助電源輸出：DC27V/6A，備電供電時輸出電壓跟隨備電電壓；

        （5） 控制輸出：2 路，常開、常閉可設置，觸點容量 1A 24VDC；

        （6） 液晶屏規格：單色 STN 液晶屏，128×96 點；

        （7） 系統容量：
        （9） 使用環境：
        工作溫度:0℃~+40℃
        相對濕度≤95%不凝露
        (10)外形尺寸:寬 430mmx高 400mmx厚148mm
        (11)外殼防護等級:IP30
        結構特征、安裝與布線

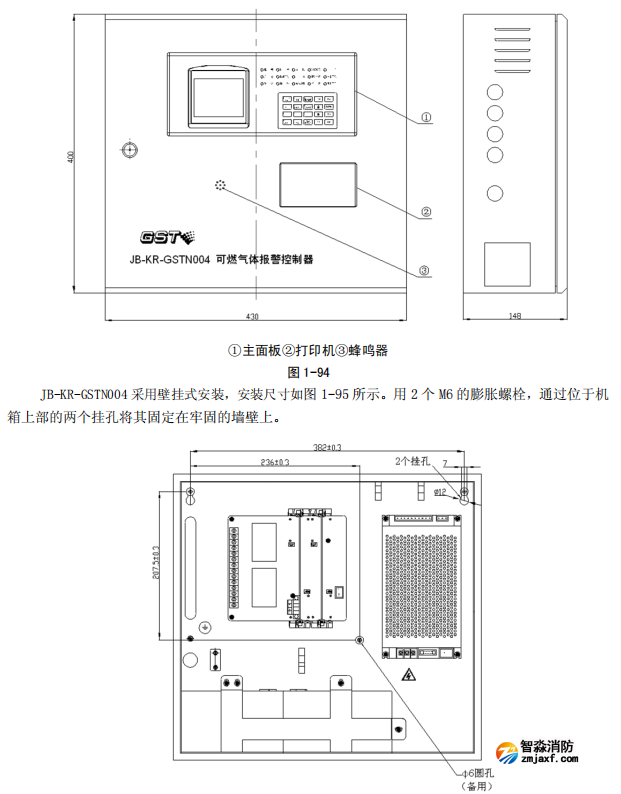

        JB-KR-GSTN004 外觀示意圖如圖 1-94 所示。

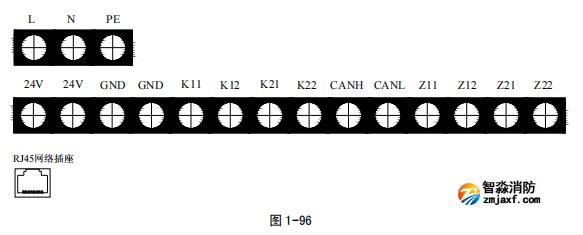

        JB-KR-GSTN004 外接端子如圖 1-96 所示。
        其中：
        L、N、PE:交流 220V 接線端子，L 為火線，N 為零線，PE 為保護接地。
        24V、GND:輔助電源輸出端子。
        K11、K12:控制輸出1接線端子，可設置為常開或常閉。
        K21、K22:控制輸出2接線端子，可設置為常開或常閉。
        Z11、Z12:回路1無極性總線輸出端子，連接編碼型總線設備。
        Z21、Z22:未使用。
        CANH、CANL:CAN 通訊端子，與火災報警控制器聯網。
        RJ45 網絡插座:RS-232/RS-422 通訊端口，選配 RS-232/RS-422 通訊板時使用，用于連接圖形顯示裝置。

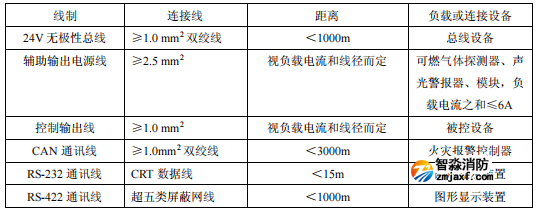

        布線要求:
        交流電源線應采用耐壓 750V 以上的三芯絕緣線。
        機殼保護接地線宜用截面積≥4mm?的銅導線，接地電阻應小于40。
        輔助電源輸出(24V，GND)連接線應選用截面積>2.5mm?線纜，應根據負載電流和線徑計算線長，保證末端電壓高于用電設備的最低工作電壓。
        控制輸出線應選用截面積>1.0m㎡ 線纜，應根據負載電流和線徑計算線長，保證末端電壓高于用電設備的最低工作電壓。
        無極性總線(Z11，Z12)應選用截面積>1.0mm 的雙絞線，最長不超過 1000m。
        CAN通訊總線連線應選用截面積>1.0mm雙絞線，最大線長不超過3000m。
        RJ45 網絡插座線:選用 RS-232 通訊時，使用 CRT 數據線(選配 RS-232/RS-422 通訊板時附帶),最大線長不超過 15m;選用 RS-422 通訊時,推薦使用超五類屏蔽網線,最大線長 1000m。
        系統應用
        可燃氣體報警控制器系統應用如圖 1-97。
