        特點

        海灣JTW-LD-GST105A 纜式線型感溫火災探測器(以下簡稱探測器)是由 JTW-LD-GST105A 纜式 線型感溫火災探測器信號處理單元(以下簡稱處理單元)、JTW-LD-GST105A 纜式線型感溫火災探 測器終端盒(以下簡稱終端盒)以及 JTW-LD-GST105A 系列感溫電纜三部分共同組成。產品安裝方便, 運行穩定,符合 GB 16280-2014 標準相關要求。本探測器為編碼型,可與公司火災報警控制器配套 使用,也可以作為獨立式探測器使用。本探測器主要具有以下特點:

        1. 結構穩定可靠,抗拉性強,抗震動性強。

        2. 抗干擾能力強,采用良好的接地措施、隔離檢測以及軟件抗干擾技術,可應用于強電磁場 干擾的場所。

        3. 通過無極性二總線,可以有效的將探測器的火警、故障狀態上傳給控制器。

        4. 電子編碼方式,工程調試簡便可靠。

        5. 處理單元外殼采用背板式安裝,安裝快捷方便。

        主要技術指標

        1. 探測器類別:纜式、定溫、不可恢復式、探測型

        2. 總線模式處理單元工作電壓:

        總線電壓:脈動 24V

        允許范圍:16V~28V

        電源電壓:DC24V

        允許范圍:DC20V~DC28V

        3. 總線模式處理單元工作電流:

        總線:監視電流≤0.5mA 報警電流≤0.5mA

        電源:監視電流≤15mA 報警電流≤26mA

        4. 獨立模式處理單元工作電壓:

        電源電壓:DC24V 允許范圍:DC20V~DC28V

        5. 獨立模式處理單元工作電流:

        電源:監視電流≤15mA 報警電流≤26mA

        6. 報警溫度:105℃

        7. 狀態指示:

        正常運行:綠色指示燈閃亮(控制器總線、24V 電源同時供電,3 秒左右閃亮一 次)

        正常運行:綠色指示燈 20 秒左右閃亮,穩定后常亮(24V 電源獨立供電)

        火警 :紅色指示燈常亮  故警 :黃色指示燈常亮

        8. 編碼方式:電子編碼方式,編碼范圍可在 1~242 之間任意設定

        9. 線制:四線制,與控制器采用無極性信號二總線連接,與電源線采用無極性二線制連接

        10. 使用環境:

        溫 度:-10℃~+70℃  相對濕度≤95%,不凝露

        11. 外形尺寸:

        處理單元外形尺寸:180mm×125mm×55.5mm

        終端盒外形尺寸:83mm×81mm×56mm

        12. 外殼防護等級:IP65

        13. 使用長度:≤150m

        14. 處理單元安裝方式:背板式安裝

        15. 執行標準:GB 16280-2014

        結構特征、安裝與布線

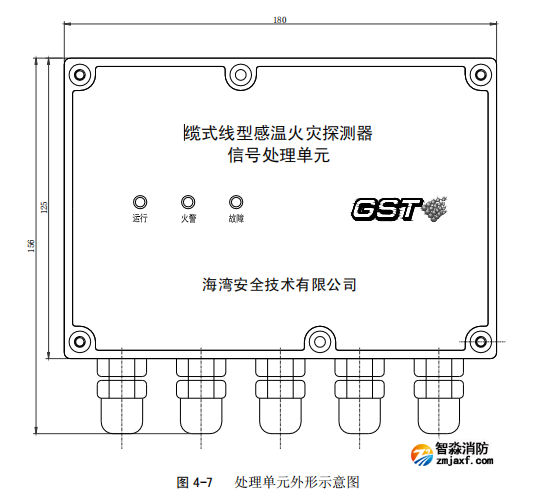

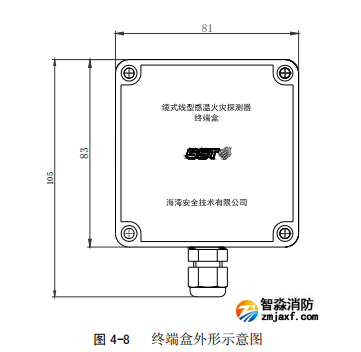

        探測器的處理單元和終端盒外形示意圖如圖 4-7 圖 4-8 所示(單位:mm)。



        安裝前應首先檢查警報器外殼是否完好無損,標識是否齊全。

        處理單元壁掛方式:用兩只塑料脹管木螺釘組Φ6×30GB/T 951 3.5 將產品固定在墻壁上,

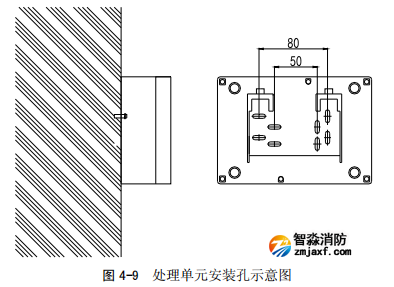

        裝示意圖如下圖 4-9:


        處理單元端子說明:

        D1D2:接 DC24V,無極性。

        Z1Z2:接控制器兩總線,無極性。

        DL1DL2DL3:接感溫電纜,DL1 接感溫電纜紅色線,DL2 接感溫電纜金屬裸線,DL3 感溫電纜白色線。

        NC1COM1NO1:故障輸出,COM1 為公共端,NC1 為常閉端,NO1 為常開端。

        NC2COM2NO2:火警輸出,COM2 為公共端,NC2 為常閉端,NO2 為常開端。

        運行狀態:NC1COM1 斷開,COM1NO1 閉合,NC2COM2 閉合,COM2NO2 斷開。

        火警狀態:NC1COM1 斷開,COM1NO1 閉合,NC2COM2 斷開,COM2NO2 閉合。

        故障狀態:NC1COM1 閉合,COM1NO1 斷開,NC2COM2 閉合,COM2NO2 斷開。

        終端盒端子說明:  DL1DL2DL3:接感溫電纜,DL1 接感溫電纜紅色線,DL2 接感溫電纜金屬裸線,DL3 感溫電纜白色線。

        布線要求Z1Z2 采用截面積≥1.0mm2 RVS 雙絞線;電源線 D1D2 采用截面積≥1.5mm2 RV 線;NC1COM1NO1NC2COM2NO2 采用截面積≥1.0mm2 RV 線。

        布線應與動力 電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。

        防水接頭進線要求:為達到防護等級,建議使用φ4-φ8 直徑的護套線。

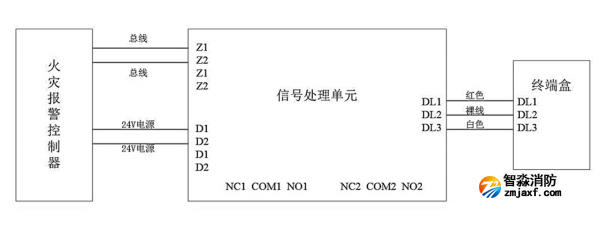

        探測器與控制器的總線和電源 DC24V 相連,實現火災報警功能。具體連接方法如下圖。
