        海灣JTY-GXF-GST1D吸氣式感煙火災探測器接線安裝技術

        作者:海灣消防 文章來源:http://www.m.rojie.cn/ [ ]

        海灣JTY-GXF-GST1D

        特點

        ? 1 個地址編碼點。

        ? 總線故障時可正常工作。

        ? 4 種吸氣強度可選擇。

        ? 前殼可旋轉 180°安裝,方便不同進管方向調試。

        ? 可顯示當前采集參數:煙霧值、風速流量等。

        ? 有實時時鐘,可根據記錄查看報警、報故障時間。

        ? 4 個火警級別,及相關的火警繼電器輸出,1 個故障繼電器輸出。

        ? 火警記錄單獨存儲,可存儲 999 條;運行記錄可存儲 999 條。


        主要技術指標

        工作電壓:總線電壓:24V,允許范圍 16V28V電源電壓:DC24V,允許范圍 DC20V~DC28V

        工作電流:總線:監視電流≤0.6mA,報警電流≤0.6mA  DC24V:監視電流≤340mA,報警電流≤360mA。

        繼電器輸出:2A@30VDC0.5A@125VAC  執行標準:GB 15631-2008

        聯網方式:485 接口,MODBUS 協議

        信息存儲容量:火警記錄 999 條,運行記錄 999 條

        單管最大采樣長度:100 采樣回路數目: 1 個

        工作溫度范圍:-10℃~55℃

        工作濕度范圍:相對濕度 10%95%,不凝露

        外形尺寸:170mm×215mm×115mm(長×寬×高,寬度為不含進出氣管的尺寸)

        重量:1.48kg  外殼材質:ABS  IP 防護等級:IP30


        結構特征、安裝與布線

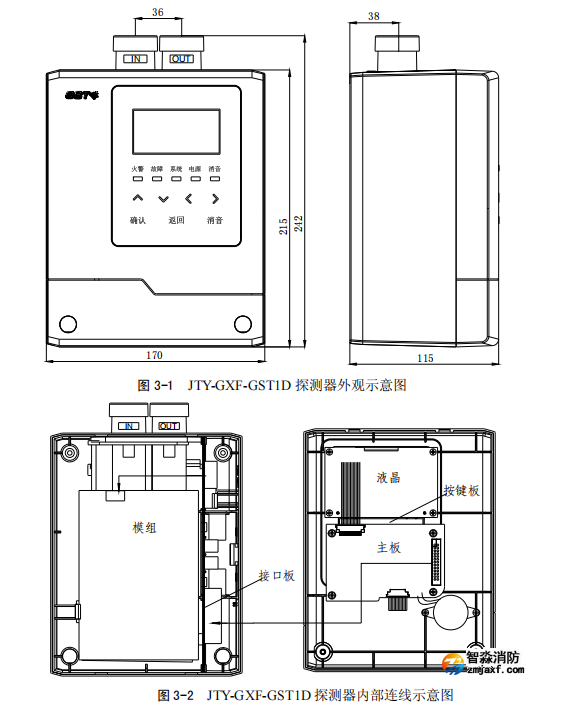

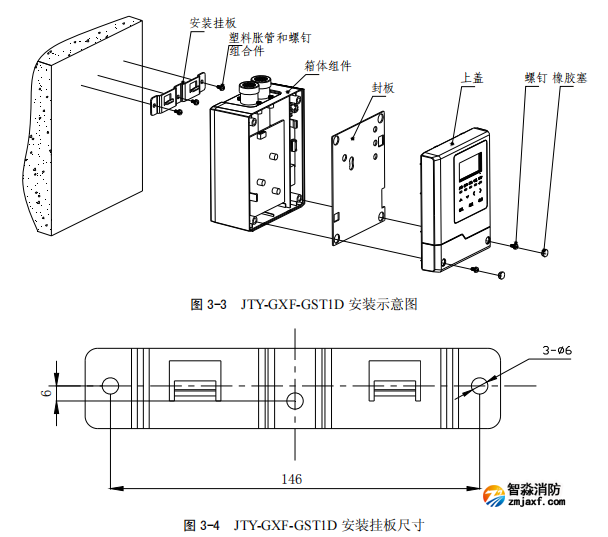

        安裝示意圖如圖 3-3、安裝掛板尺寸如圖 3-4 所示。安裝步驟如下:

        1) 首先將掛板固定在墻壁上。

        2) 然后撬開上蓋下方的兩個橡膠塞,用螺絲刀松開螺釘,向上推上蓋,即可拆下。

        3) 將箱體掛在安裝掛板上(箱體背部的 U 型部位對準掛板上的兩個掛鉤)。

        4) 接上所有線路。

        5) 將上蓋與箱體掛接(上蓋上的三個掛鉤與箱體上的三個長方槽對正掛好)。

        6) 擰緊固定上蓋的兩個螺釘,蓋上橡膠塞。


        應用方法

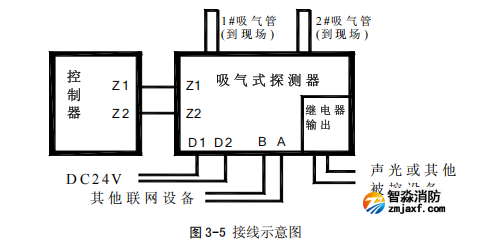

        系統接線示意圖如圖 3-5 所示,接線按下述步驟進行:

        1) 首先擰開上蓋的緊固螺釘,將上蓋取下。

        2) 將電纜線從電纜接頭孔中穿入,接到相應的端子上,緊固電纜接頭。

        3) 安裝上蓋,用螺釘將上蓋固定牢靠。 布線要求:總線 Z1、Z2 采用截面積≥1.0mm2 的 RVS 雙絞線;電源線 D1、D2 采用截面積≥1.5mm2的 RV 線;布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿 線管或線槽內。

        JTY-GXF-GST1D 接線端子如下所示:


        說明書下載→

        JTY-GXF-GST1D 2D吸氣式感煙火災探測器安裝使用說明書F3.780.915 F3.780.916AS Ver1.10.pdf
