        海灣JTY-GXF-GST2D吸氣式感煙火災探測器接線安裝技術

        作者:海灣消防 文章來源:http://www.m.rojie.cn/ [ ]

        海灣JTY-GXF-GST2D

        特點

        ? 2 個地址編碼點,每個編碼點對應一個模組(模組指的是探測器中用來實現空氣采樣、 分析的組件,該組件會根據采樣、分析的結果報故障、火警等信息),可實現分區控制。

        ? 總線故障時可正常工作。

        ? 4 種吸氣強度可選擇。

        ? 兩個模組可分別設置的參數:靈敏度、風速上下限等。

        ? 前殼可旋轉 180°安裝,方便不同進管方向調試。

        ? 可顯示當前采集參數:煙霧值、風速流量等。

        ? 有實時時鐘,可根據記錄查看報警、報故障時間。

        ? 4 個火警級別,及相關的火警繼電器輸出,1 個故障繼電器輸出。

        ? 火警記錄單獨存儲,可存儲 999 條;運行記錄可存儲 999 條。

        主要技術指標

        工作電壓:總線電壓:24V,允許范圍 16V28V

        電源電壓:DC24V,允許范圍 DC20V~DC28V

        工作電流:總線:監視電流≤0.6mA,報警電流≤0.6mA  DC24V:監視電流≤680mA,報警電流≤730mA。

        繼電器輸出:2A@30VDC0.5A@125VAC

        執行標準:GB 15631-2008

        聯網方式:485 接口,MODBUS 協議

        信息存儲容量:火警記錄 999 條,運行記錄 999 條

        單管最大采樣長度:100 米

        采樣回路數目:1 /2 個(可設置) 工作溫度范圍:-10℃~55℃

        工作濕度范圍:相對濕度 10%95%,,不凝露

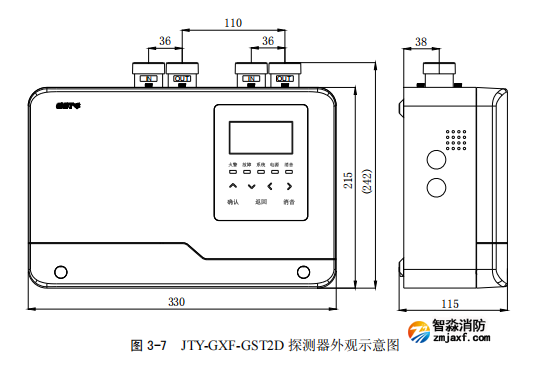

        外形尺寸:330mm×215mm×115mm(長×寬×高,寬度為不含進出氣管的尺寸)

        重量:3.3kg

        外殼材質:ABS,金屬 IP

        防護等級:IP30

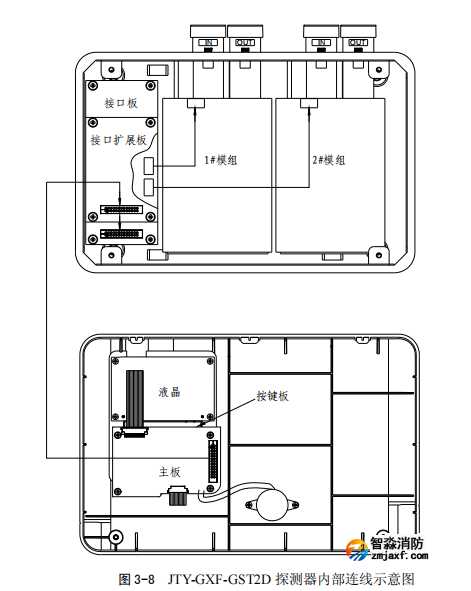

        結構特征、安裝與布線

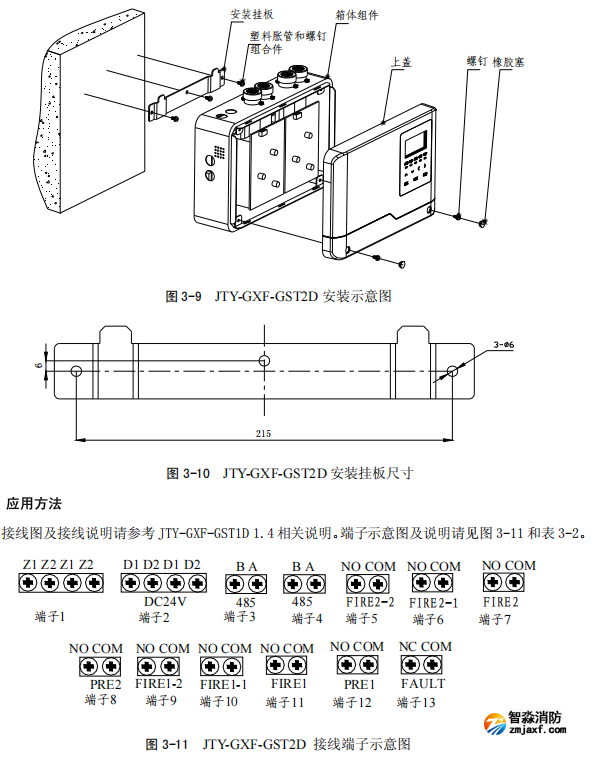

        安裝示意圖如圖 3-9,安裝掛板尺寸如圖 3-10 所示。

        安裝步驟如下:

        1) 首先將掛板固定在墻壁上。

        2) 然后撬開上蓋下方的兩個橡膠塞,用螺絲刀松開螺釘,向上推上蓋,即可拆下。

        3) 將箱體掛在安裝掛板上(箱體背部的 U 型部位對準掛板上的兩個掛鉤)。

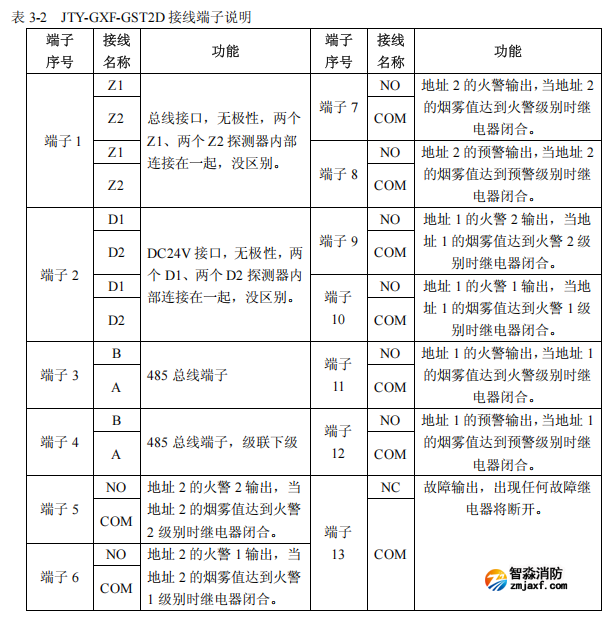

        4) 接上所有線路。

        5) 將上蓋與箱體掛接(上蓋上的三個掛鉤與箱體上的三個長方槽對正掛好)。

        6) 擰緊固定上蓋的兩個螺釘,蓋上橡膠塞。
