特點
海灣GST-LD-8302型切換模塊專門用來與 GST-LD-8301A型模塊配合使用,實現對現場大電流(直
流)啟動設備的控制及交流 220V 設備的轉換控制,以防由于使用 GST-LD-8301A 型模塊直接控制
設備造成將交流電源引入控制系統總線的危險。
本模塊為非編碼模塊,不可直接與控制器總線連接,只能由 GST-LD-8301A 模塊控制。模塊具
有一對常開、常閉輸出觸點。
主要技術指標
(1)工作電壓:DC24V
(2)監視電流=0mA,動作電流≤20mA
(3)線制:輸入端采用兩線制與 GST-LD-8301A 模塊連接,無極性;輸出端采用兩線制與電源
及受控設備連接,無極性
(4)無源輸出觸點容量:DC24V/5A 或 AC220V/5A
(5)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
(6)外殼防護等級:IP30
(7)外形尺寸:
120mm×80mm×43mm(帶底殼)
結構特征、安裝與布線

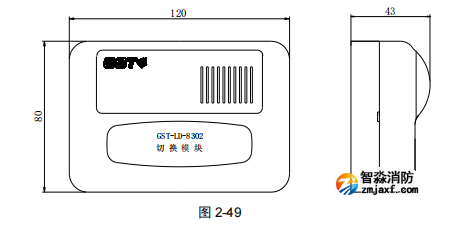

本切換模塊的外形尺寸及結構示意圖如圖 2-49。

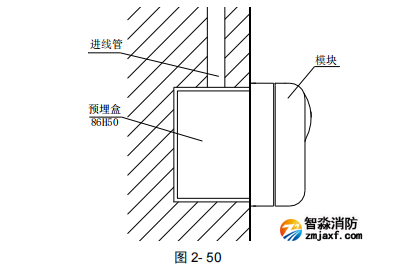

本切換模塊采用明裝,當進線管預埋時,可將底盒安裝在 86H50 型預埋盒上,安裝方法如圖 2-50 管明裝時,
采用 B-9310 型后備盒安裝方式,具體使用方法見第二章 3.11 節的 B-9310。底盒與上蓋間采用拔插式結構
安裝,拆卸簡單方便,便于調試維修。

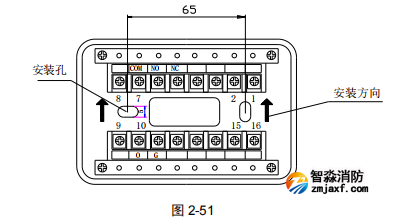

底殼安裝時應注意方向,底殼上標有安裝向上標志(如圖 2-51)。

切換對外端子示意圖如圖 2-52

其中:
NC、COM、NO:常閉、常開控制觸點輸出端子
O、G:有源 DC24V 控制信號輸入端子,輸入無極性
布線要求:各端子外接線均采用耐火 BV 線,截面積≥2.5mm2。
應用方法

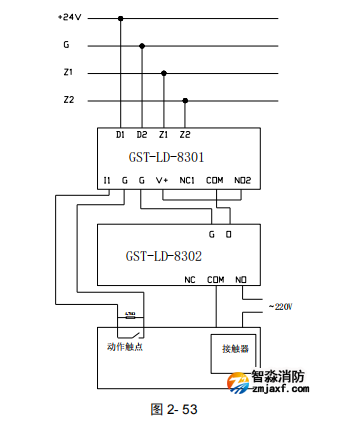

控制交流設備的方法如圖 2- 53 示:
